Zuchtenstall für 1200ZS in West-Ungarn



Zuchtenstall für 1200 Zuchtsauen und Absetzferkel



Zuchtenstall in modernster Ausführung und mit einzigartigem Lüftungskonzept




Einzigartiges Lüftungssystem mit Virenfilter



Anders als bislang in der Schweinehaltung üblich wird in der Lüftungsanlage nicht mit Unterdruck entlüftet sondern mit Überdruck belüftet.

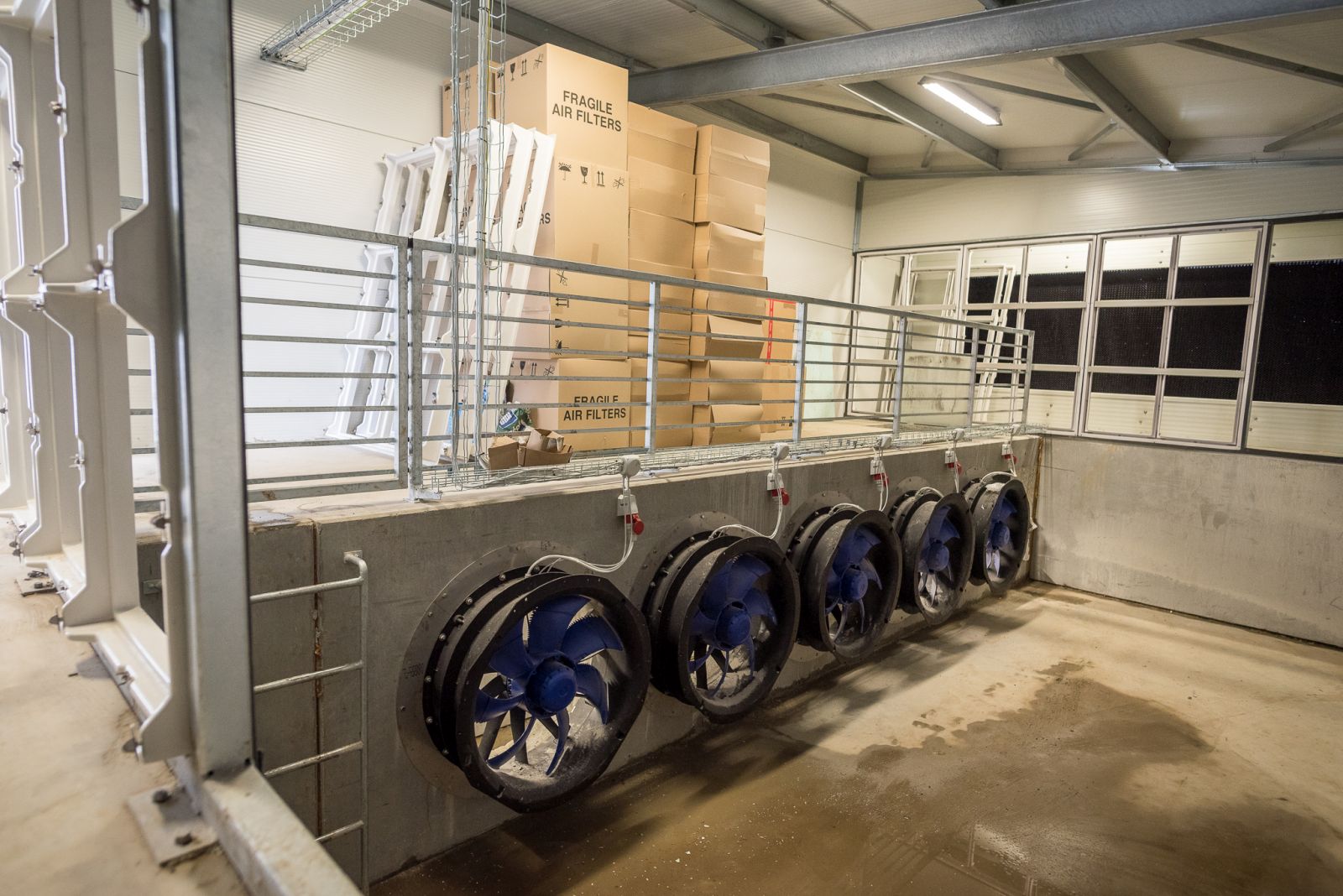

Auf jeder Gebäudeseite befindet sich ein überdachter Ansaugraum in dem sich die Ventilatoren befinden. Diese saugen die Frischluft durch ein Cooling Pad sowie einen Grob- und Virusfilter und drücken die so aufbereitete Luft ins Gebäudeinnere.



Aufgrund des Überdruckes kann niemals ungefilterte Luft von außen in das Gebäude gelangen, weder über die Lüftungsanlage noch über Türen und Tore.

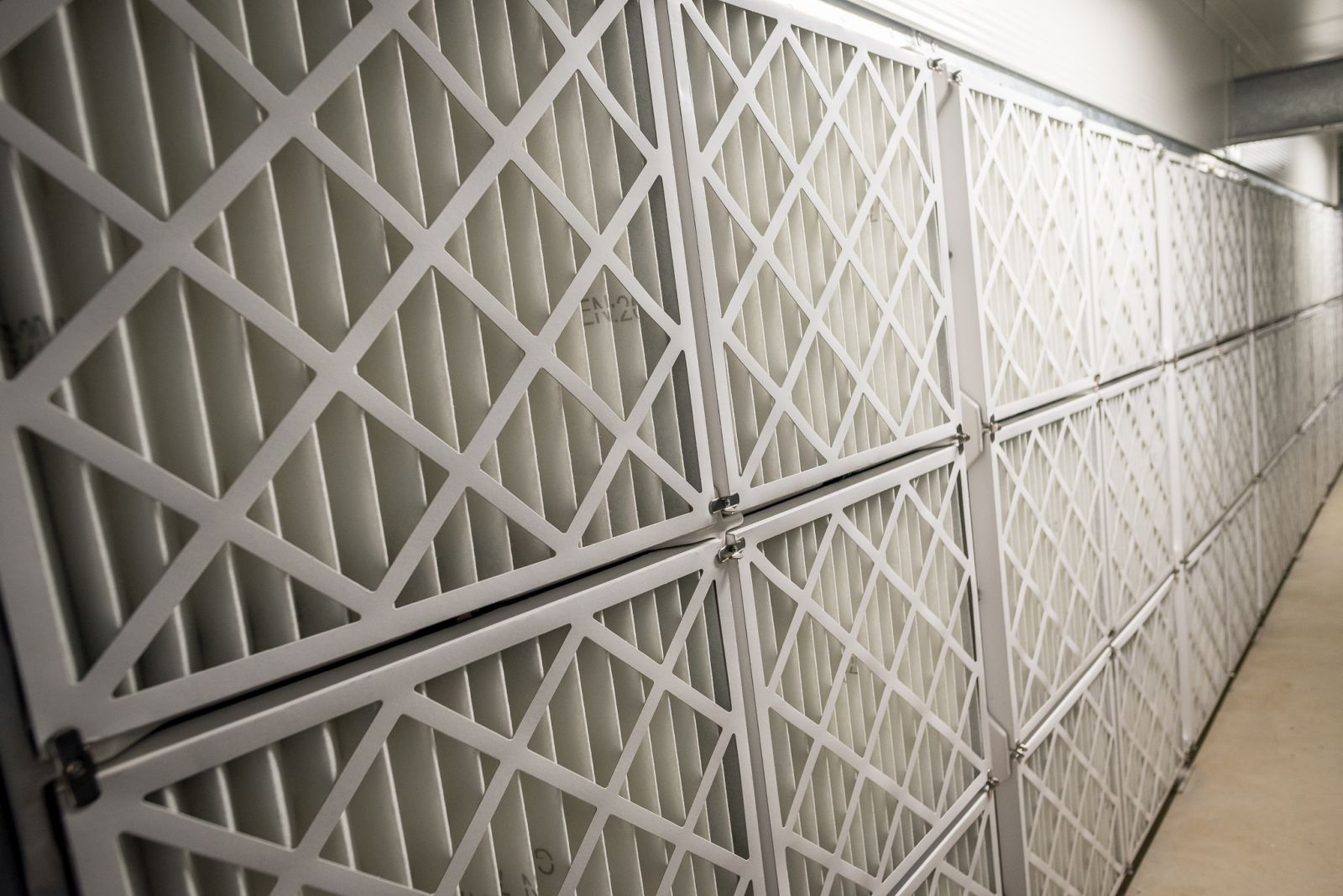

Der Virenfilter besteht aus einzelnen ca. 0,5 x 0,5m großen Filterelementen bestehend aus Grob und -Virusfilter.



Beim Filterwechsel werden die Ventilatoren im jeweiligem Absaugschacht abgeschaltet. Der im Gebäude herrschende Überdruck sorgt dafür das während des Wechselns der einzelnen Elemente keine ungefilterte Zuluft in den Stall gelangt.






Vor den Filterschächten sitzen zur Kühlung der Luft im Hochsommer Cooling-Pads welche die Frischluft vorkühlen. Weiters verhindern die feuchten Pads das Eindringen der gröbsten Schmutzpartikel in die Filteranlage.




Über einen zentralen unterirdischen Verteilgang wird die Luft aus den Abluftschächten im Gebäude verteilt und gelangt dann über seitlich abgehende Schächte in die Abteile.



Beim Strömen durch die betonierten Schächte gibt die Zuluft im Sommer zusätzlich Wärme an die Umgebung ab bzw. nimmt diese im Winter auf. Dadurch werden positive und negative Temperaturspitzen der Zuluft weitgehend ausgeglichen.






Die Zuluft gelangt durch die Spalten auf den Bediengängen in die Abteile. Danach steigt die Luft entlang der geschlossenen Trennwände am Gang auf um danach zu den Tieren in den Boxen zu strömen. Dieses Unterflurprinzip wird bei den Ferkeln und den Abferkelbuchten verwendet.

In den Warteställen strömt die Luft aus dem Gang über die Tröge zum Nasenbereich der liegenden Sau.

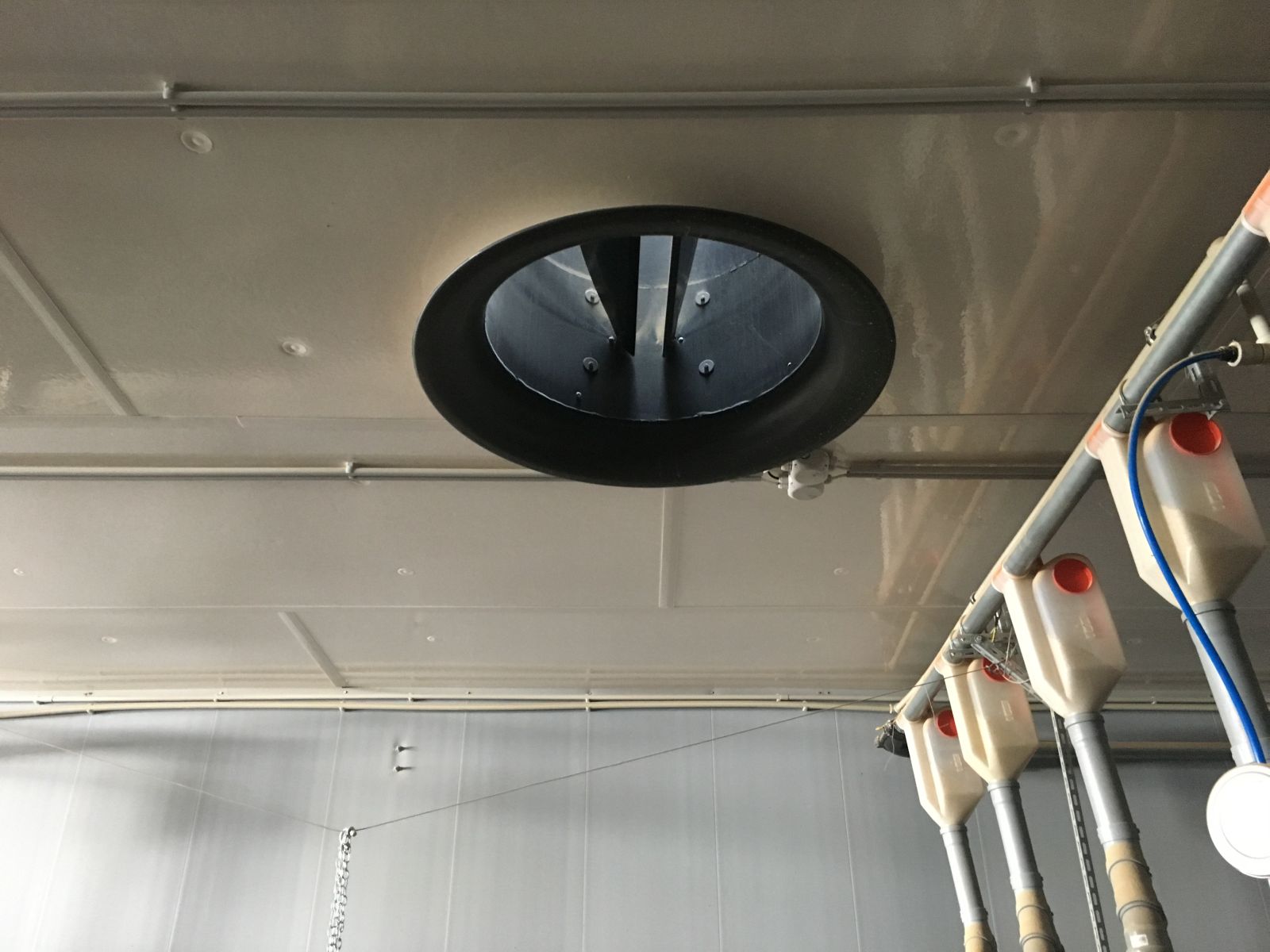

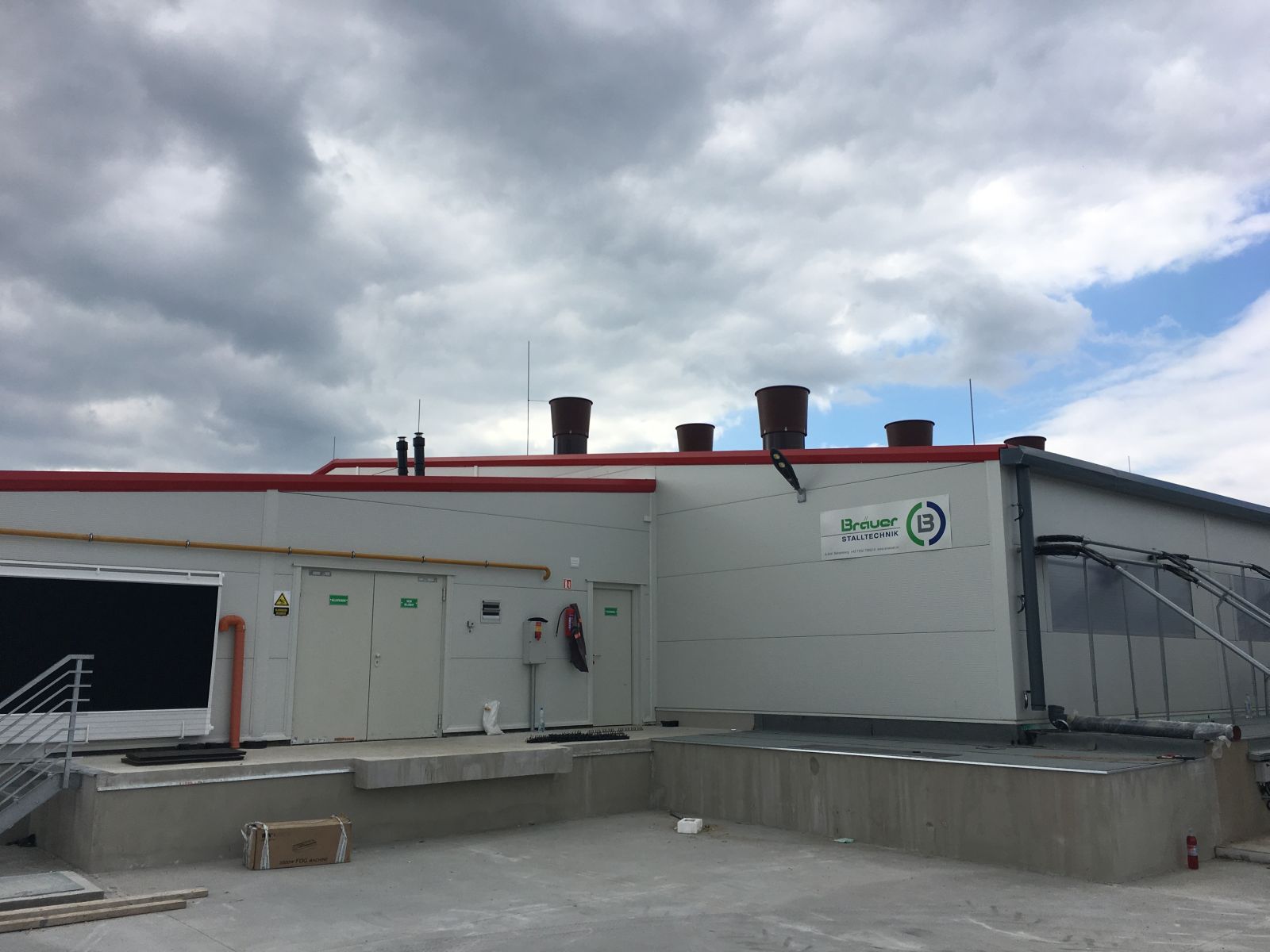

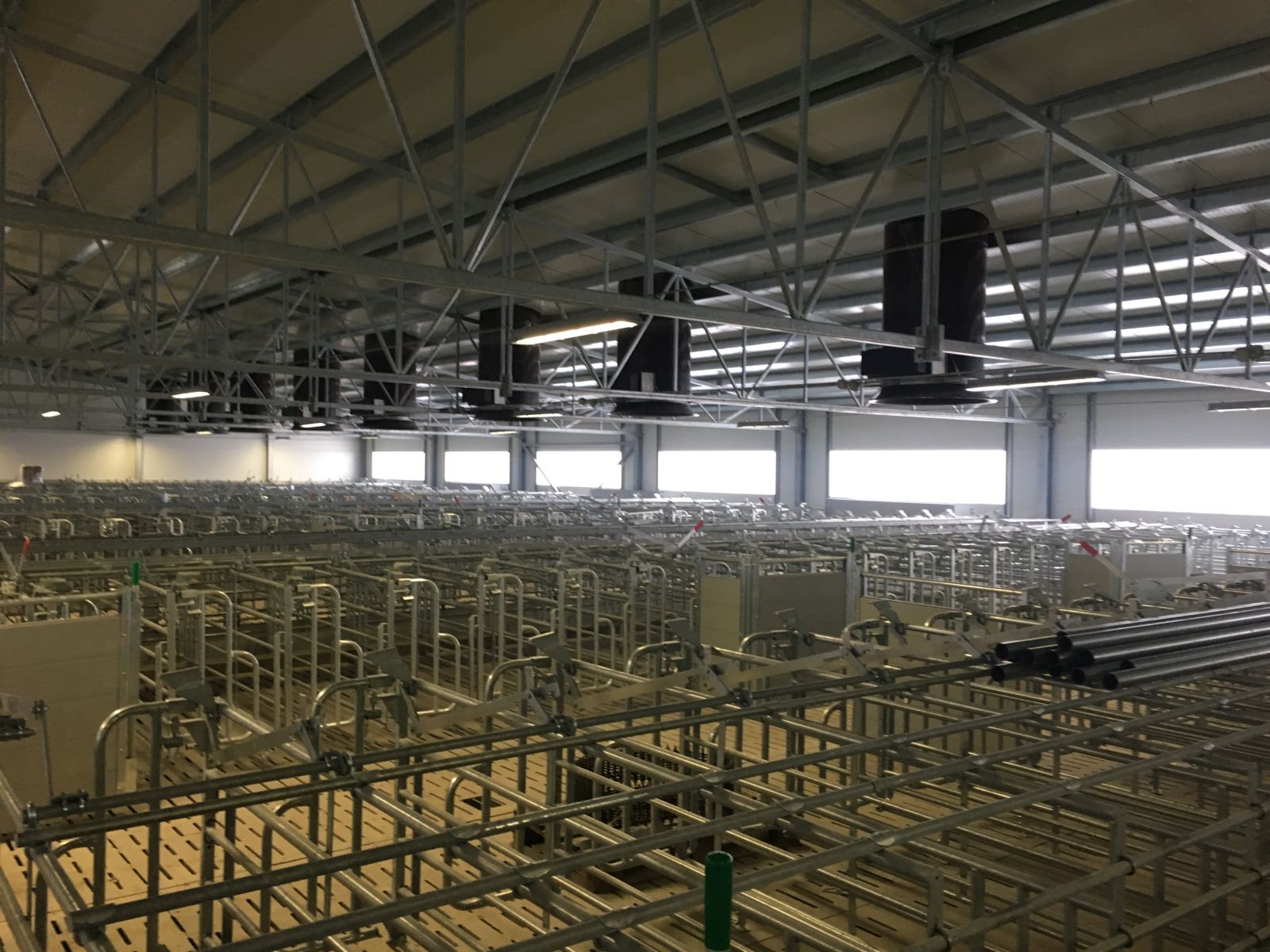

Die verbrauchte Luft wird über Klappen und Kamine mit Diffusoren abgeführt. Ventilatoren in den Kaminen sind aufgrund des Überdrucksystems nicht erforderlich.




Die Regelung der kompletten Lüftungsanlage erfolgt sowohl zentral als auch dezentral mit Bräuer Argos Lüftungsgeräten.

Dabei steht vor jedem Abteil eine Bedieneinheit zur Verfügung, die Mitarbeiter im Betrieb können einfach und aufgabenbezogen die Lüftung umstellen. Etwa von "Abteil Leer" auf "Reinigen" und danach "Aufheizen".

Die Einstellung von Solltemperaturen, Luftraten etc. erfolgt zentral auf einem Argos M1 Zentralregler durch die Stallleitung und ist somit vor Fehlbedienung und -einstellung durch das Personal gesichert.



Eine umfangreiche Alarmanlage überwacht u.a. die Funktion eines jeden Zuluftventilators, die Abteile als auch die Funktion der Fütterungsanlagen.



Mehr Informationen zum Argos Lüftungssystem finden Sie hier...




Fütterungstechnik

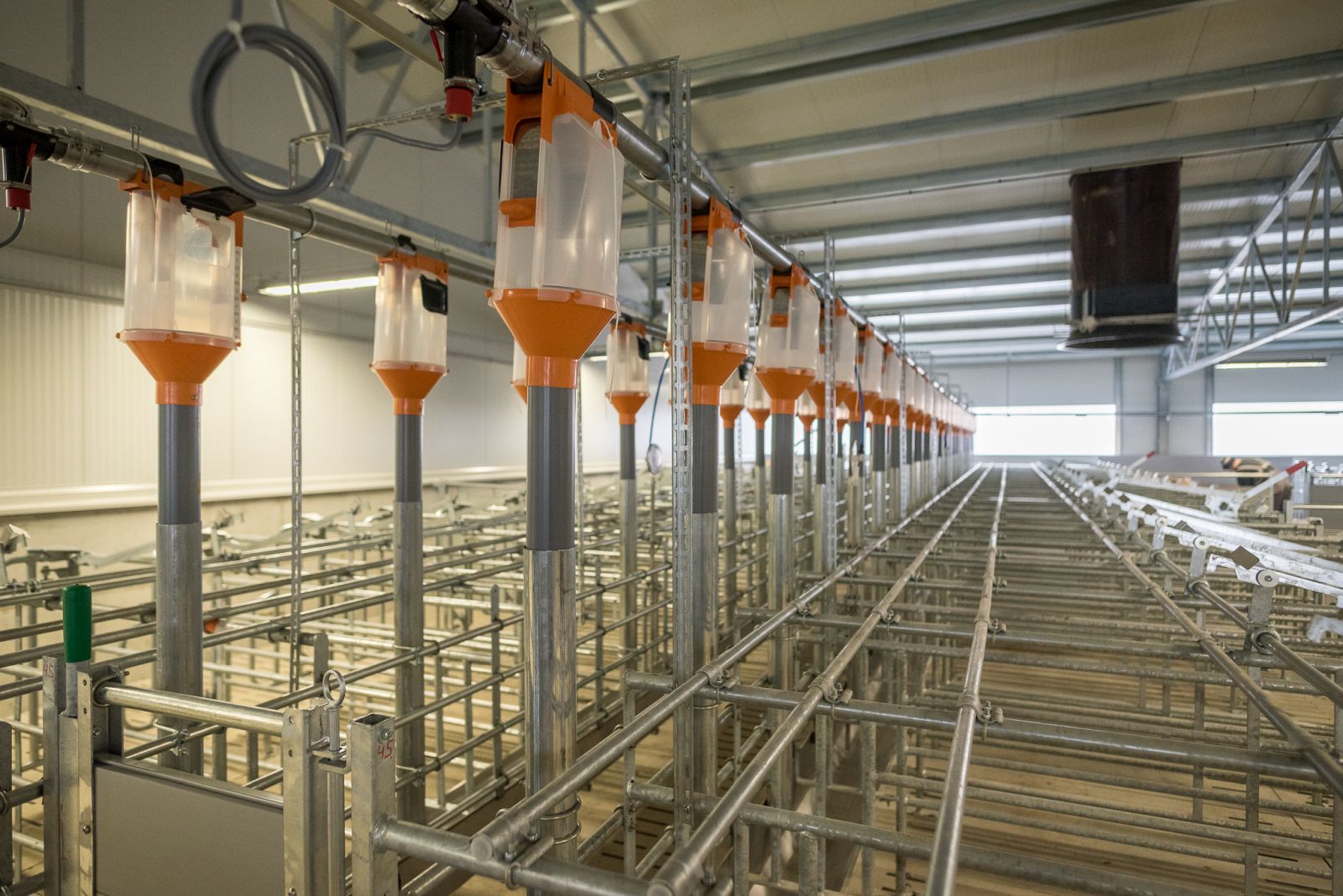

Alle Bereiche des Stalles werden automatisch gefüttert. Die Saugferkel erhalten zusätzliche Milch in Ferkelschalen. Absetzferkel, die Abferkelbuchten und Warte- und Deckstall werden von einer vollautomatischen Trockenfütterung versorgt. In den Abferkelställen wird das Trockenfutter überdies tierbezogen ausdosiert.





PIGSTART Ferkelfütterung

Bei großen Würfen ist die Versorgung der Saugferkel mit Muttermilch für die Muttersau gesundheitlich problematisch. Daher versorgt eine PIGSTART Ferkelfütterung alle Saugferkel in den Abferkelbuchten mit Pulvermilch und den ersten festeren Futterkomponenten.

Die Sau wird dadurch entlastet und auch sehr große Würfe werden vollständig gefüttert.




Trockenfütterung

Aus den Silos neben dem Stallgebäude werden alle Fütterungen im Stall versorgt. Auch die Saugferkelfütterung bei der nur kleine Mengen an Milchpulver benötigt werden. Dadurch wird die Gefahr des Einbringes von Krankheiten etwa über Futtersäcke etc. minimiert.



Nahe gelegene Futterkreise nehmen das Futter direkt am Silo auf, weiter entfernte Kreise werden über eine Spiralschnecke mit Übergabe auf die Trockenfütterung versorgt.




Aufstallung



Abferkelbuchten

Die langjährig bewährte Bräuer Abferkelbucht mit teilgeschlossenem Gussrost unter der Sau, Ferkelnest mit Warmwasserheizung und Abdeckung mit optionaler Wärmelampe, ferkelfreundlicher Kunststoffrost und die Saugferkelfütterung ergeben eine leicht zu handhabende und zu reinigende Bucht.





Ferkelaufzucht

Absetzferkel auf Kunststoffrosten mit Brei-Futterautomaten.

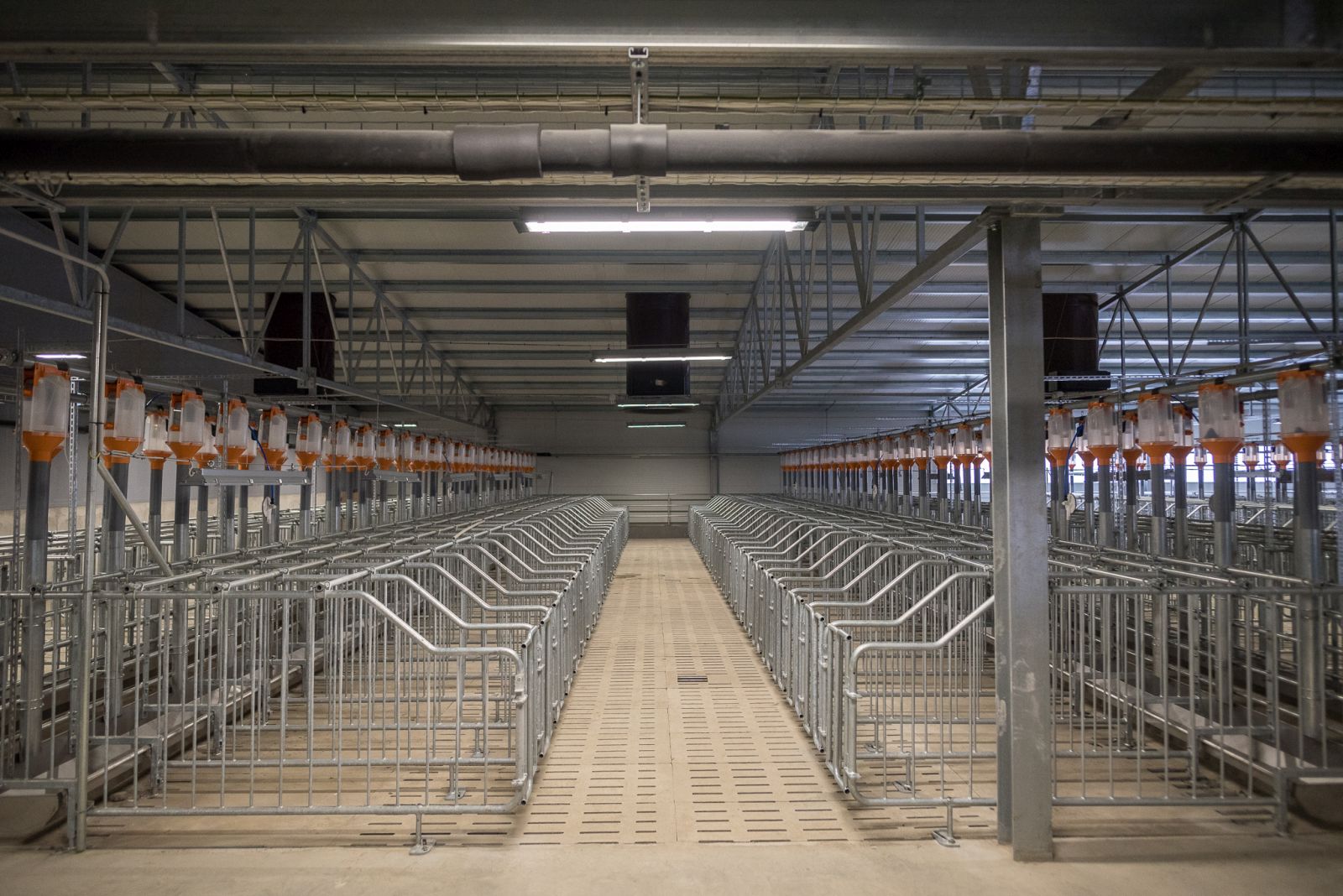

Warte- und Deckstall mit Eberbuchten

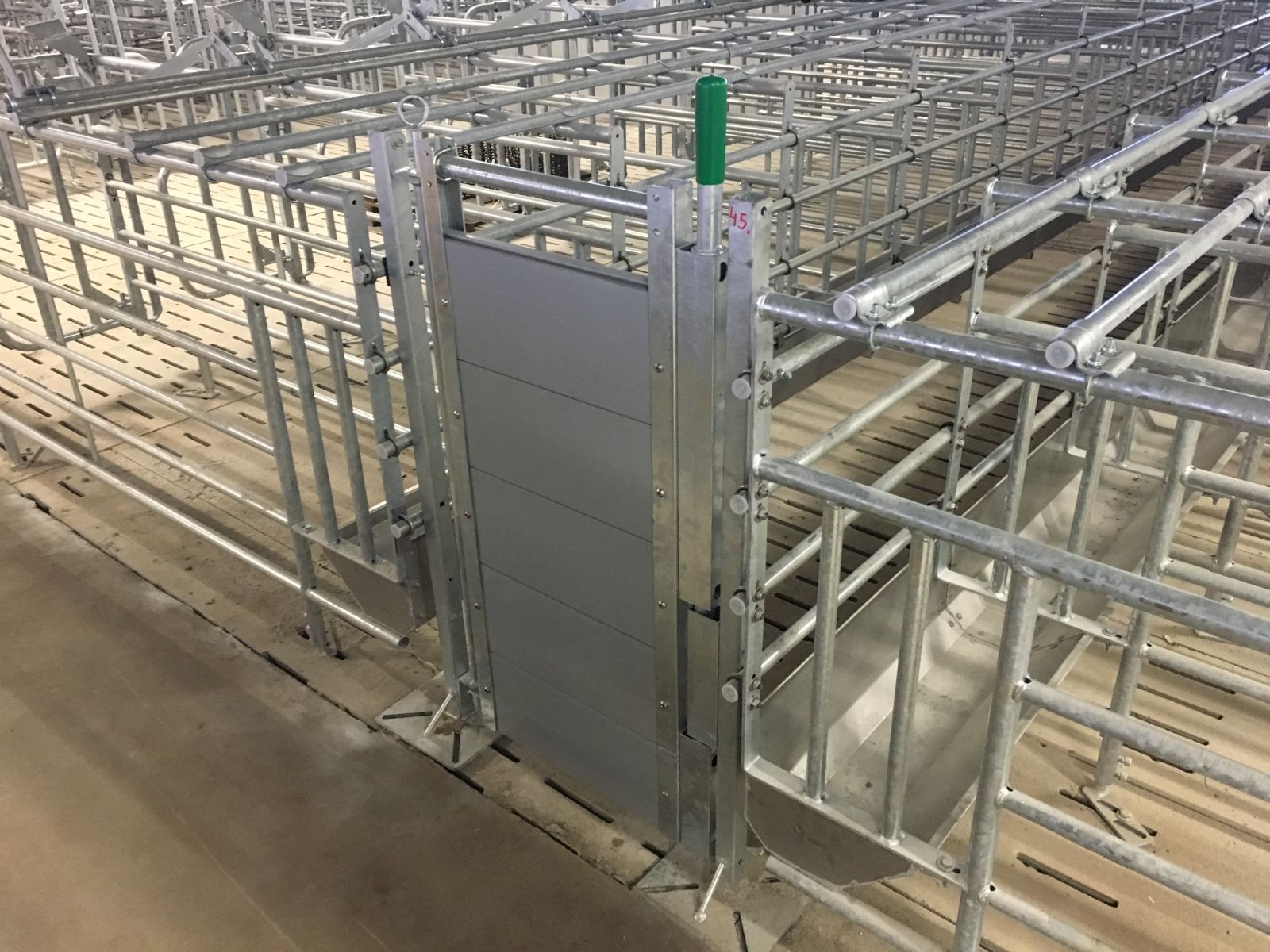

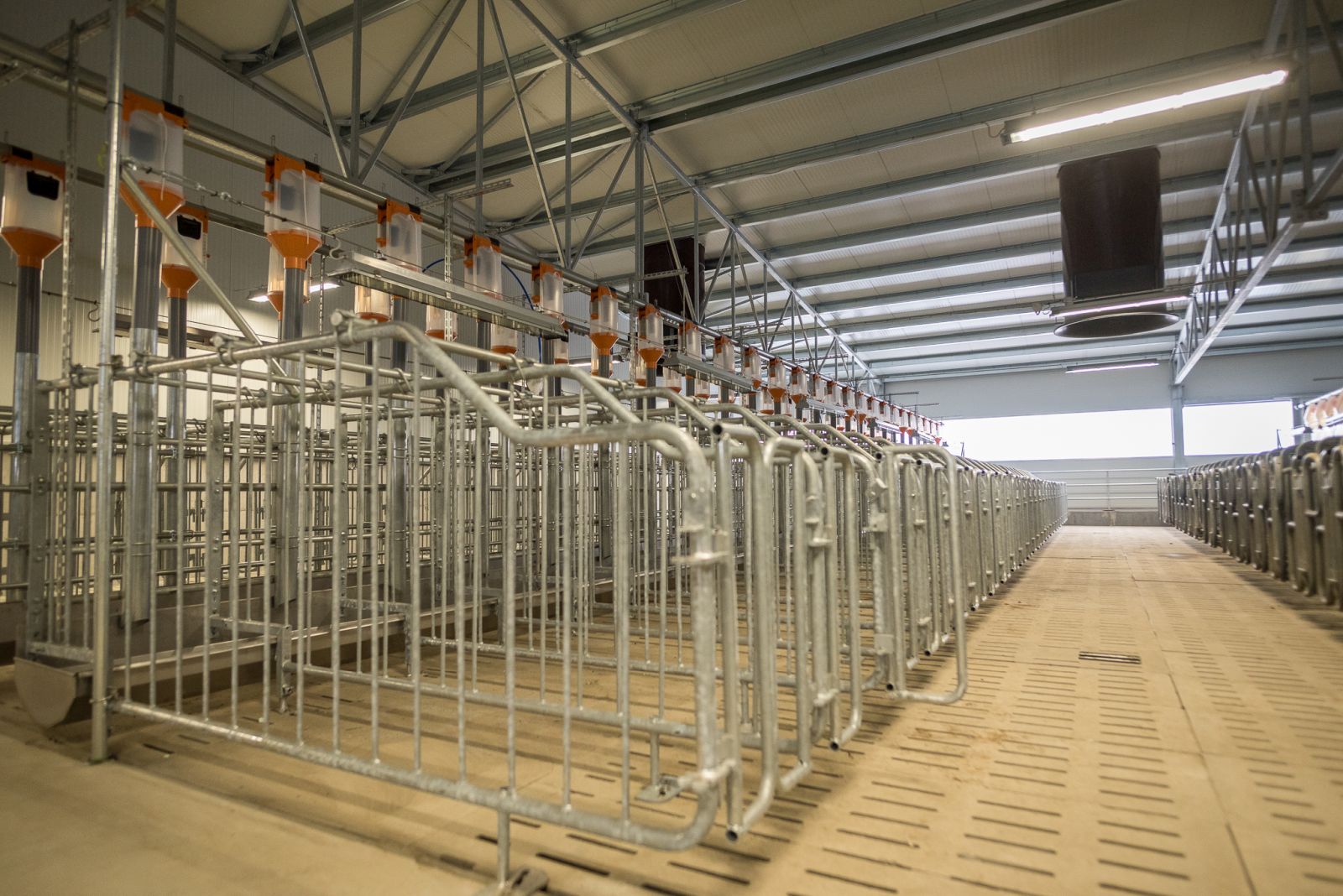

Kastenstände mit Zentralverriegelung und Niro-Trögen. Die Eber können mithilfe von hinten betätigter Treibgangtüren problemlos und einfach an den Sauen vorbeigeführt werden.








Eingliederungsstall

Nach Durchlaufen der Quarantäneschleuse werden Jungsauen zuerst im Eingliederungsstall unter Quarantäne gestellt. Gruppenhaltung mit einfachen Fressplatzteilern.




Hygiene



Bei einem Stall dieser Größe ist Hygiene einer der wichtigsten Aspekte.

Neben einer dichten Gebäudehülle welche gegenüber der Außenluft auf Überdruck gehalten wird, dem in der Zuluft eingebauten Virenfilter und vielen anderen Maßnahmen ist die gründliche Reinigung von Mensch und Tier beim Betreten des Stalles äußerst wichtig.

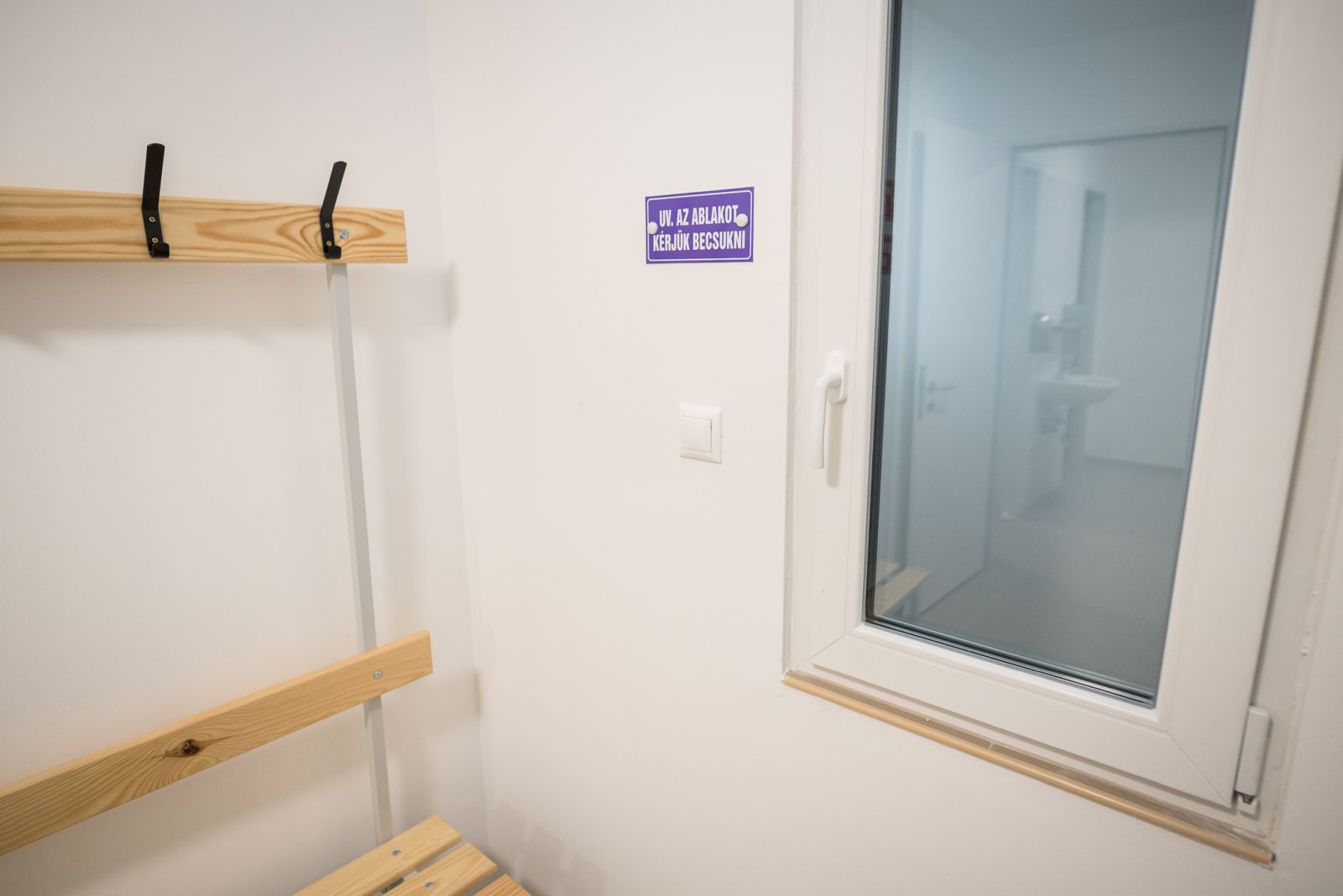

Daher muss Mensch, Tier und Material durch jeweils eine eigene Schleuse bevor es in den Stall gelangen darf.
