Lüftungstechnik Schweine



Lüftung komplett - vom Unterbau bis zur Filteranlage



Neben der Stalleinrichtung liefern und errichten wir auch Ihre Lüftungsanlage. Von der Konditionierung der Zuluft mittels Vorwärmung oder -kühlung mit dem patentiertem Bräuer Schotterspeicher über die Regelung des Stallabteiles bis zur Filterung der Abuft mit chemischen oder biologischen Filteranlagen alles aus einer Hand.





Steuer- und Regeltechnik



Microfan Argos Geräteserie mit Internetverbindung, von überall die Lüftung kontrollieren.



Mehr Informationen hier...















Seit mehr als 30 Jahren ist Microfan unser Partner im Lüftungssektor und wir führen u.a. ein umfangreiches Ersatzteillager mit allen gängigen Microfan Geräten und Ersatzteilen.



Mit der Argos Serie an Regelgeräten wurde die bewährte Technik um die neuesten technischen Möglichkeiten der Fernwartung über Internet erweitert und kann von überall mittels Smartphone / Tablet kontrolliert werden.








Zuluftkonditionierung mit Bräuer Schotterspeicher



Der patentierte Bräuer Schotterspeicher wärmt die Zuluft im Winter vor und kühlt die Zuluft im Sommer, dies komplett ohne bewegliche oder zu wartende Teile.











Bei der Errichtung des Stallgebäudes werden die Güllekanäle auf einem von uns berechnetem Schotterbett errichtet.

Durch dieses grobkörnige Schotterbett wird die angesaugte Luft langsam geführt und gibt dabei im Sommer Wärme an das Schotterbett ab bzw. wird durch die Erdwärme vorgewärmt.



Die Masse des Schotterbettes wirkt temperaturausgleichend, dadurch werden nicht nur die täglichen Temperaturspitzen erheblich gedämpft sondern auch saisonale Unterschiede ausgeglichen.



Die Luft gelangt über eine Ganglüftung ins Abteil. Die Stalldecke ist dabei geschlossen und ist damit, im Gegensatz zu Zuluft über Porendecken bei der die Dämmwolle alle 10-15 Jahre gewechselt werden muss, praktisch wartungsfrei.



Natürlich kann der Schotterspeicher auch mit Porendecken aller Art kombiniert werden, sogar der nachträgliche Anbau an einen bestehenden Stall ist möglich und wurde bereits mehrmals sehr erfolgreich durchgeführt.



Als einziges System auf dem Markt kann der Bräuer Schotterspeicher die Luft durch Entzug von Wärmeenergie nicht nur kühlen sondern durch Kondensation schwüler Zuluft an den kühleren Steinen im Schotterbett wird auch die Luftfeuchtigkeit an schwül-heißen Tagen gesenkt.



Neben der rein physikalischen Verbesserung der Zuluft zeigt sich in der Praxis überdies eine biologische Filterwirkung von Keimen und Bakterien in der Zuluft welche auf dem sich auf den Steinen bildenden Biofilm hängen bleiben.



Kein Verlust der Freßlust mehr im Hochsommer, gesunde Tiere, geringere Heizkosten u.v.m. bei leicht erhöhtem Stromverbrauch der Lüftung.




Zuluft - Kühlung mit Pads




Abkühlung der Zuluft mit Cooling Pads

















Eine kostengünstige Alternative zur Zuluftkühlung ist die Führung der Zuluft durch Kunststoffwaben (Cooling Pads) durch die Wasser gepumpt wird. Durch die Verdustung des Wassers wird der Luft Energie entzogen bevor diese weiter ins Abteil geführt wird.





Cooling Pads sind wahlweise als vorgefertigte Luftkühler im Gehäuse oder als Rahmenkonstruktion welche vor Ort an das Gebäude angepasst werden kann erhältlich.



Je wärmer und trockener die Luft um so höher ist der Kühleffekt. An Tagen mit extrem hoher Luftfeuchte, etwa nach Gewittern im Hochsommer, hat es sich aber als vorteilhaft erwiesen die Luftkühler temporär abzuschalten. Sehr feuchte Luft kann nur wenig zusätzliche Feuchte im Luftkühler aufnehmen und wird daher nur geringfügig gekühlt, die Tiere werden aber sehr hohem Schwüle-Stress ausgesetzt.




Zuluft - Vorwärmung mit Twin-Rohren



Twin-Rohr mit Wandmontage zur Vorwärmung der Zuluft im Schacht vor dem Abteil.















Es hat sich als vorteilhaft erwiesen die Luft für Ferkelabteile etc. bereits in der Zuluft zu erwärmen. Da kein Kontakt mit der Stallluft besteht ist ein Verstauben und damit verringerte Wärmeübertragung ausgeschlossen, gleichzeitig wird die Reinigung des Stallabteiles erheblich erleichtert.

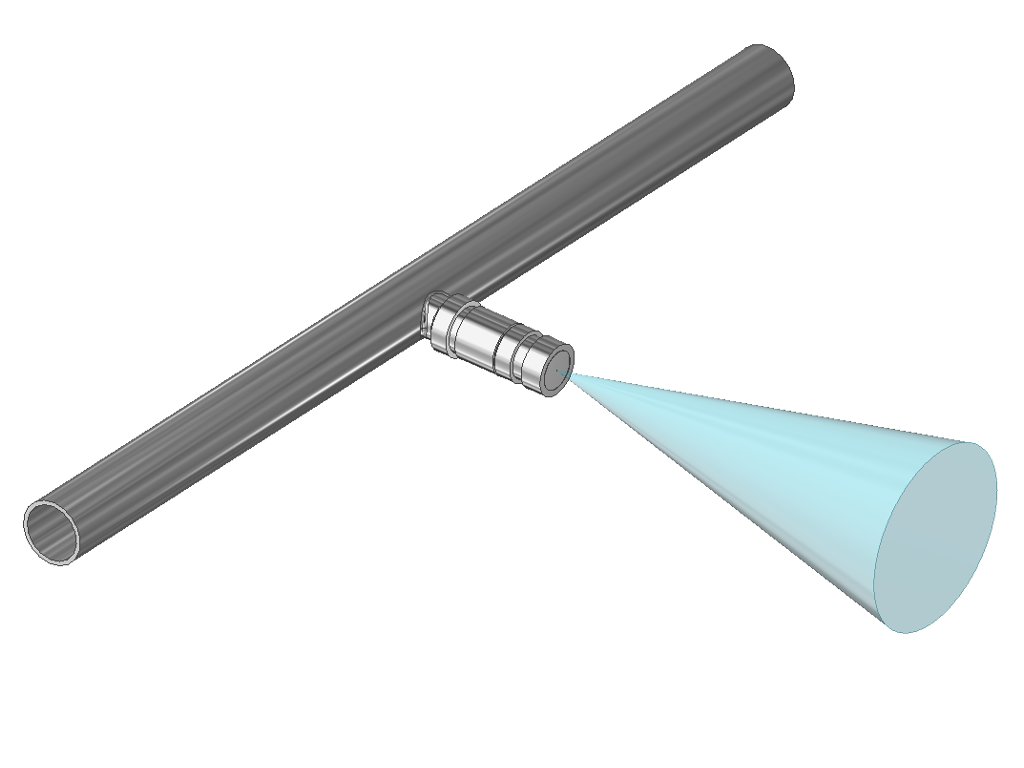

Abteilkühlung mit Hochdruck-Sprühnebel



Kühlung im Hochsommer und Staubbindung



















Beim Überschreiten der Einschalttemperatur in den Stallabteilen wird eine Hochdruckpumpe eingeschaltet welche in regelmäßigen Intervallen einen Sprühnebel im Abteil erzeugt. Ist dieser Sprühnebel verdunstet und die Stallluft gekühlt wird erneut gesprüht. Durch diesen Intervallbetrieb wird ein Durchfeuchten des Stalles verhindert.




Abteilkühlung mit Niederdruck-Sprinkleranlage



Kombinierte Kühl- und Einweichanlage

















Die Niederdruckkühlanlage ist eine kostengünstige Alternative und kann mit geringem Aufwand auch in bestehenden Stallungen nachgerüstet werden. Nachteilig ist die große Tropfengröße, dadurch kann die Luft die Feuchtigkeit nicht komplett aufnehmen und es kann unter der Nebeldüse zur Bildung von Wasserlachen kommen.



Bei leerem Abteil kann mit der Niederdruckkühlanlage der Stall vor dem Reinigen eingeweicht werden.




Abluftführung



Komplette Abluftführung für Einzelraum- und Zentralabluft.

Vom der strömungsgünstigen Ansaugdüse mit Stellmotor und Schmetterlingsklappe, über Ventilatoren und Regeltechnik bis zum dichtem Dachanschluß.




Abluftwäscher



Abluftwäscher auf chemischer oder biologischer Basis.

















Die Emissionen aus der Tierhaltung werden immer skeptischer betrachtet, sowohl von Anrainern ohne Tierhaltung als auch von Seiten des Gesetzgebers. Dadurch werden immer mehr Betriebe in ihrem Bestand oder Wachstum gefährdet.

Die von uns vertriebenen Filteranlagen reinigen die Abluft des Stalles von mechanischer Verunreinigung, Ammoniak und mit der sogenannten Biostufe natürlich auch von Gerüchen.
